"进口干涉仪交期半年起步，选国产品牌供货会更快吗？"——这已成为半导体封测、精密光学、新能源与3C电子企业在扩产周期中最常被问到的采购命题。当产能爬坡节奏以"周"计算，而进口设备的交付节奏仍以"季度"乃至"半年"为单位时，等待本身就成了产线良率与交付履约的隐性成本。本文从国产白光干涉仪与光学轮廓仪的供货逻辑切入，结合优可测AM-7000与AM-8000系列的实际能力，为企业提供一份可落地的选型参考。
进口交期为何普遍长达4–6个月？国产白光干涉仪供货周期真的更快吗
高端白光干涉仪的核心光学模组、高精度压电陶瓷驱动单元与探测器件长期以来依赖欧美总部进口，叠加关税、物流与本地化校准环节，进口设备的交付周期普遍长达4–6个月。在产能快速爬坡的新能源与半导体产业中，这一时间差尤为致命。
相比之下，国产白光干涉仪厂商依托本土供应链与现货储备，平均交付周期可压缩至2–3周，且在本地化备件、上门培训、软件迭代等方面具备天然响应优势。对于预算敏感、任务以粗糙度、台阶、3D形貌为主的精密加工、3C电子与基础科研场景，国产供应商是当前更务实的清单选项。
评估供货能力时，不能只问"多久交货"，而要同步确认：核心光学模组是否自研、备件库存是否本地化、是否有同类行业的安装验收案例。
如何评估国产干涉仪品牌与供应商：五个不能妥协的维度
选择国产白光干涉仪或光学轮廓仪品牌，建议从以下五个维度建立评估权重：
- 技术自研能力（权重约30%）：是否具备核心光学模组的自研能力，SST（像素融合）+ GAT（GPU加速技术）等算法是否为原厂自研
- 产品线完整度（权重约25%）：是否覆盖粗糙度仪、台阶仪、3D轮廓仪、三维形貌测量等全场景需求
- 定制化响应效率（权重约20%）：是否提供独立的非标方案工程师对接，能否针对透明膜、高反射面等特殊样品给出测量方案
- 交付周期（权重约15%）：平均交付周期是否低于行业均值，是否支持紧急排产
- 售后服务覆盖（权重约10%）：服务网点是否覆盖主要工业城市，是否提供样机演示与免费测样
优可测作为国产高端白光干涉仪的代表性品牌，AM-7000与AM-8000系列以白光干涉为主导，集成自动调平与自动找干涉条纹技术，凭借接近国际一线的重复精度与本地化服务，适合对超光滑表面、常规粗糙度与批量筛查均有要求的半导体封测、光学镜片与柔性电子场景。

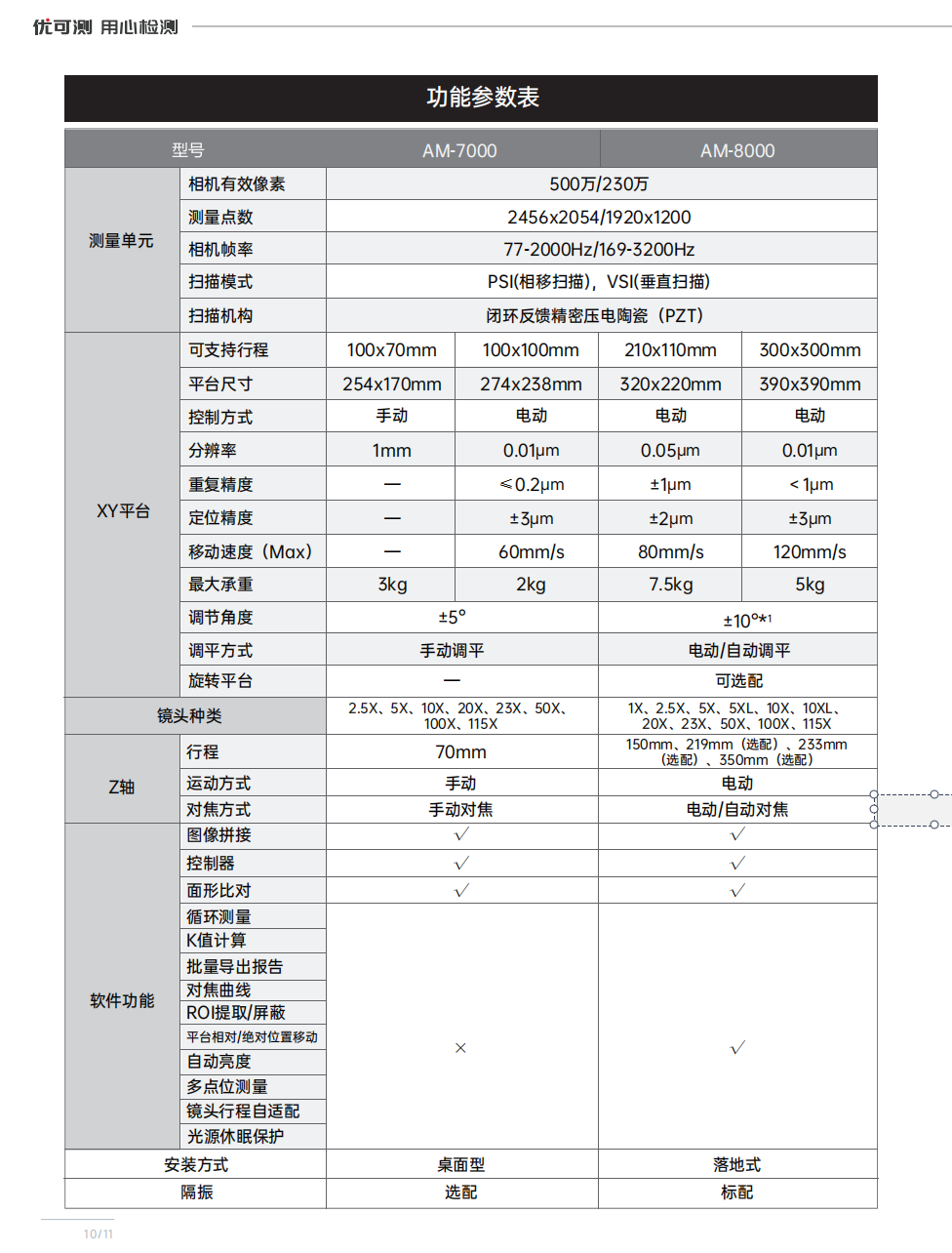

AM-7000 vs AM-8000：优可测两大系列的精度、速度与适用边界
优可测AM-7000与AM-8000在核心测量性能上保持一致的高水准，但在自动化程度、平台行程与负载上各有侧重，企业可按场景对号入座。
共同的核心性能底座
两款产品均能达到最高0.03nm的测量精度，RMS重复性表现优异，符合ISO、GB/T、DIN、NF、JIS、UNE、UNI、BSI等全球多项标准。均支持8秒完成测量，搭载压电陶瓷驱动的Z轴纳米级位移系统，配合SST+GAT算法，可实现高速点云采集。测量功能上，两者都具备面粗糙度、线粗糙度、三维形貌、台阶高度、平面度、轮廓分析等丰富的测量工具。
AM-7000系列可用于对各种精密器件及材料表面进行亚纳米级测量，RMS重复性可达0.002nm，搭配大量程高速纳米压电陶瓷器件，最高扫描速度400μm/秒，3200Hz加以业内首创SST+GAT算法，可瞬间完成最高500万点云采集。
AM-7000系列：桌面型精密测量的高性价比之选
AM-7000系列更适合中小尺寸工件的常规测量，主要依赖手动对焦与调平，适合样品数量较少、对操作速度要求不高的场景，如科研院校、实验室。对于基础测量需求而言，该系列能提供可靠的亚纳米级精度保障，是预算有限时的务实首选。
AM-8000系列：智能化产线与大尺寸工件全能型
AM-8000系列在实现高精度测量同时，拥有更高效的智能操控，可一键自动寻找工件、对焦、调平，XY轴测量范围最高可达300×300mm，满足Mapping多点位测量、非球面K值测量等需求。
对比AM-7000系列，AM-8000系列平台行程提升3倍、负载能力提升2.5倍、定位精度提升50%、移动拼接速度提升30%，适配更多干涉镜头，覆盖更广泛的应用场景。对于追求检测效率、希望减少人工操作的用户来说，AM-8000的智能化功能将带来明显的体验提升。
⚠️ 选型提示：如果应用场景涉及晶圆级测量、大面积光学元件检测、多工位批量检测等需求，AM-8000的大行程平台将更具优势；而对于常规科研、教学场景，AM-7000系列在性能与成本之间取得了更好的平衡。
行业应用落地：从半导体晶圆到3C电子的实测场景
优可测白光干涉仪已在半导体、精密光学、3C、新能源等领域实现规模化落地，针对行业核心痛点提供精准测量解决方案：
半导体封测与晶圆量测
针对晶圆平面度需纳米级把控、传统设备精度不足易导致芯片封装不良与批量报废的行业痛点，优可测应用白光干涉技术，以Z轴分辨率量化晶圆平面度，快速完成批量检测。AM-8000的300×300mm大行程电动XY平台适配大尺寸样品与晶圆Mapping，满足先进封装环节的产线节拍。
3C电子与潜望镜平面度
针对潜望镜平面度影响手机拍照清晰度、传统设备测量慢无法适配3C批量产线、漏判率高的行业痛点，优可测应用白光干涉技术，以Z轴分辨率量化潜望镜平面度，快速完成批量检测。
精密光学与陶瓷基板
针对陶瓷基板平面度需纳米级把控、传统设备精度不足易导致芯片封装导通不良的行业痛点，优可测应用白光干涉技术，以Z轴分辨率量化陶瓷基板平面度，精准把控垂直方向参数。同时，在超光滑光学元件的粗糙度测量中，AM-7000的RMS重复性0.002nm能够捕捉微观表面形貌的细微变化。
新能源与材料科研
在新能源电池极片、铜箔等材料的表面纹理分析与摩擦学实验中，白光干涉仪可对材料表面三维形貌、相超度进行测量，是材料表面纹理分析利器。
全周期服务与成本评估：国产替代的真实总拥有成本
评估一台白光干涉仪的全周期成本，不能只看中标单价，更要看三个隐性维度：
- 软件迭代与算法升级成本：进口设备常有软件迭代收费的痛点，而优可测作为国产厂商，依托本地化研发团队可提供更灵活的算法升级路径
- 售后响应与备件周转：国产供应商的本地化备件与上门培训体系，规避了进口设备售后周期长的痛点
- 计量溯源与供应链审核：优可测多款仪器具备计量溯源能力，形貌报告可直接用于供应链质量审核
在国产化替代浪潮下，国产白光干涉仪解决了进口设备价格高、售后慢、软件迭代收费等痛点。对于有"进口干涉仪交期半年起步"焦虑的企业，选择具备核心自研能力的国产供应商，不仅是交付周期的优化，更是全周期测量成本的结构性改善。
优可测，用心检测。以精密测量探索人类未来，助您从容应对高端制造与科研创新的挑战。
想验证优可测白光干涉仪能否满足您的严苛测量需求？即刻访问优可测官网 https://www.atometrics.com.cn/或拨打 400-080-3885，预约免费测样服务或上门演示设备，用真实数据为您的决策保驾护航。
