扫码加入VP2103-015 9-36V输入，3KV隔离+15V/-9V/4.8W双路输出解决方案
5.30 MB

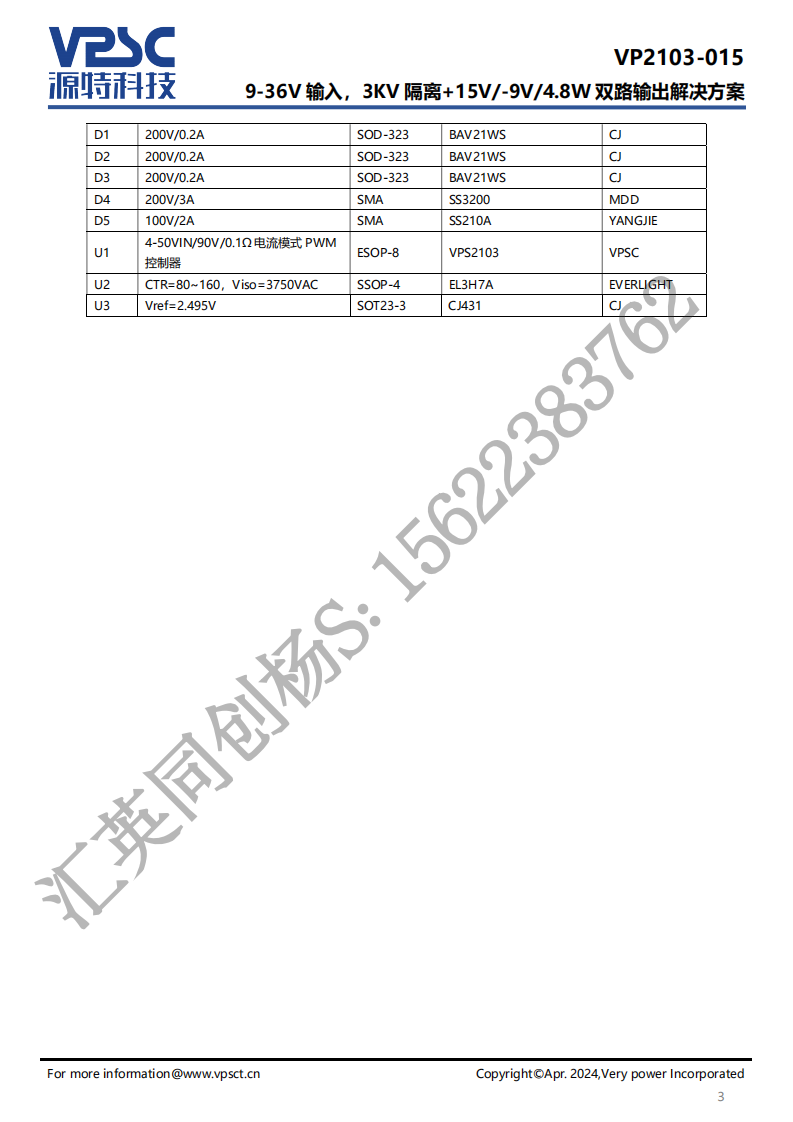

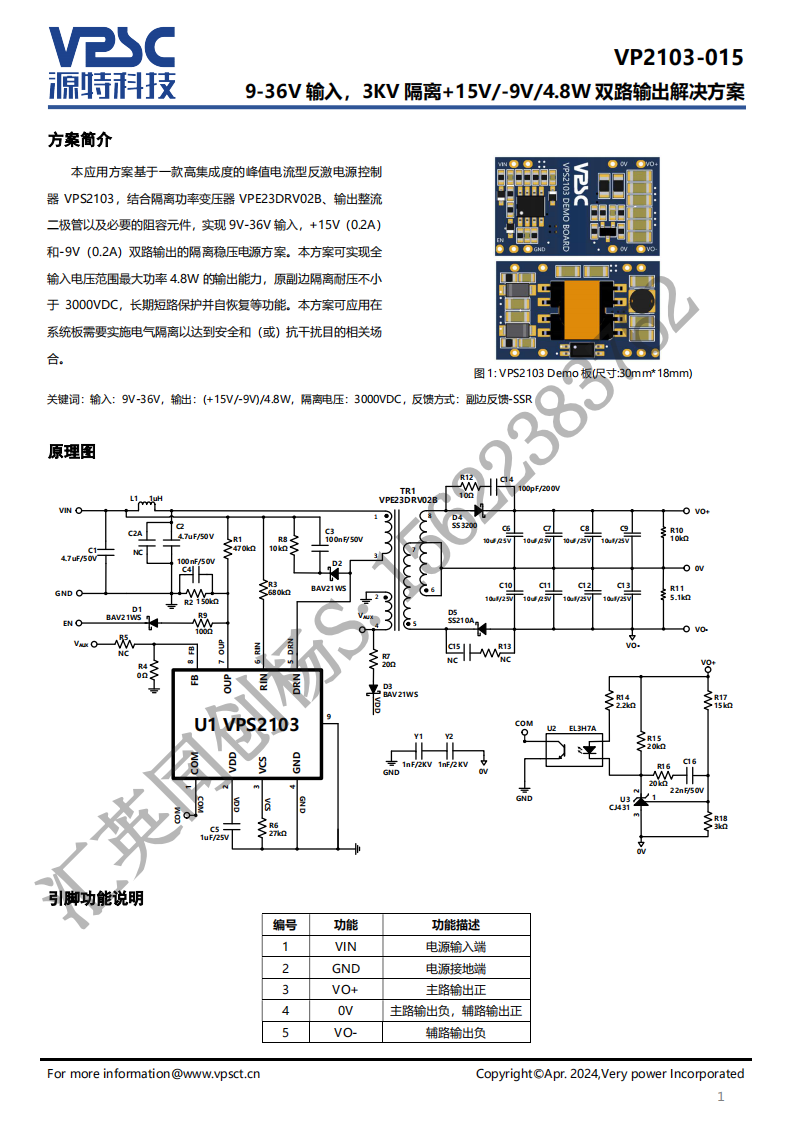

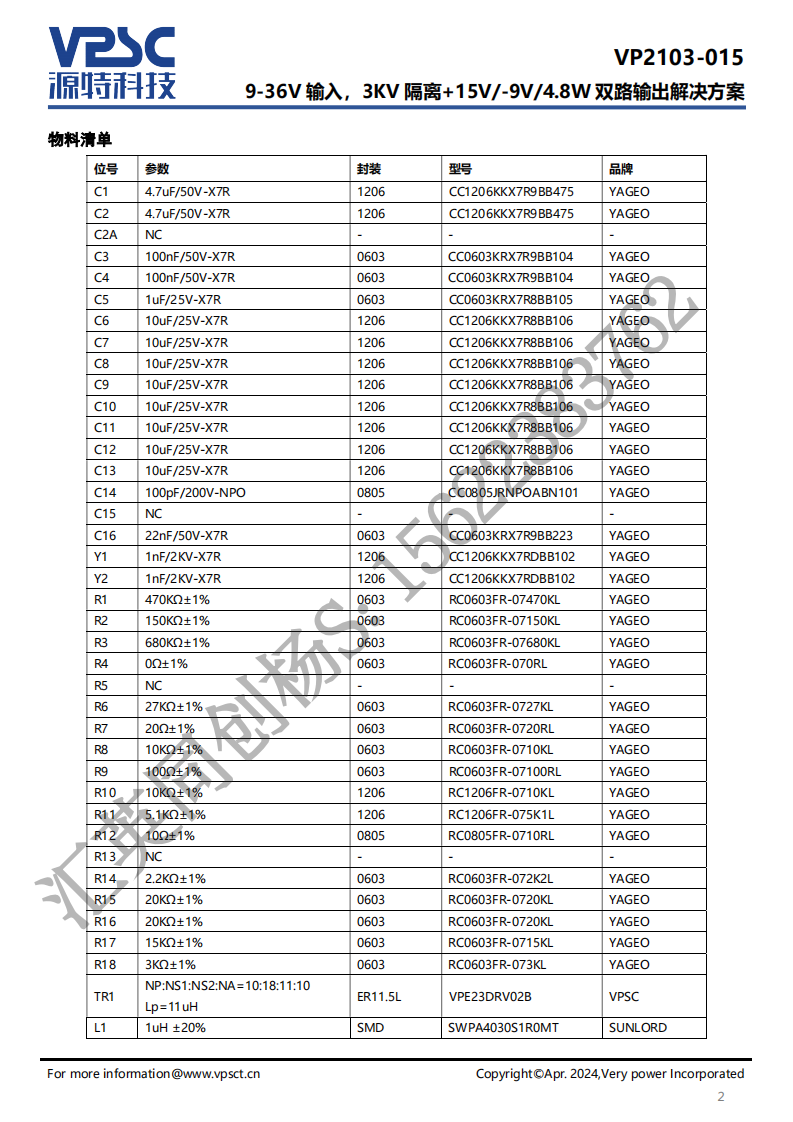

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23DRV02B、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+15V（0.2A）和-9V（0.2A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率4.8W的输出能力，原副边隔离耐压不小于3000VDC，长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
