VP2107-010 18-75V输入，1.5KV隔离15V/6W单路输出解决方案

2024/06/23 作者：深圳市汇英同创电子科技有限公司

237

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

VP2107-010 18-75V输入，1.5KV隔离15V/6W单路输出解决方案

4.82 MB

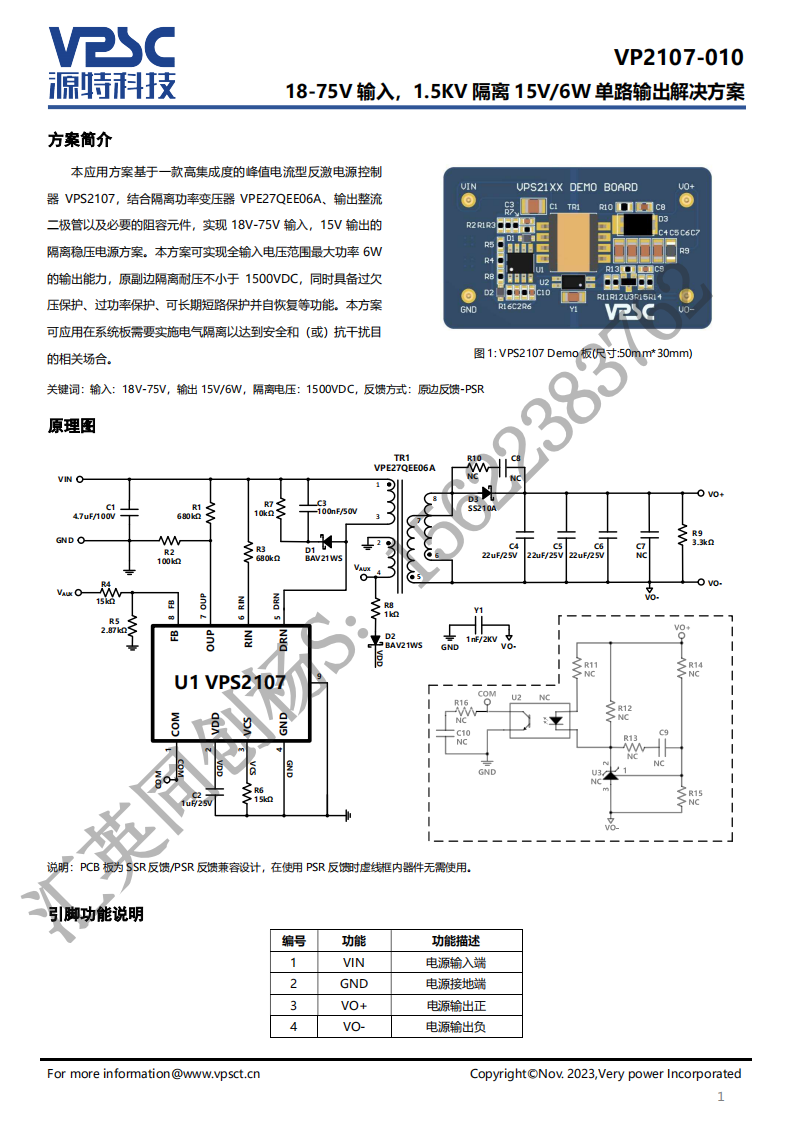

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2107，结合隔离功率变压器VPE27QEE06A、输出整流二极管以及必要的阻容元件，实现18V-75V输入，15V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备过欠压保护、过功率保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

在线预览

推荐器件

更多器件

器件型号	数量	器件厂商	器件描述	数据手册	ECAD模型	风险等级	参考价格	更多信息
0002091104	1	Molex	Wire Terminal, HALOGEN FREE AND ROHS COMPLIANT				暂无数据	查看
ILHB0805ER601V	1	Vishay Intertechnologies	Ferrite Chip, 1 Function(s), 2A, HALOGEN FREE AND ROHS COMPLIANT, EIA STD PACKAGE SIZE 0805, 2 PIN		ECAD模型下载ECAD模型		$0.13	查看

原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。转载合作
