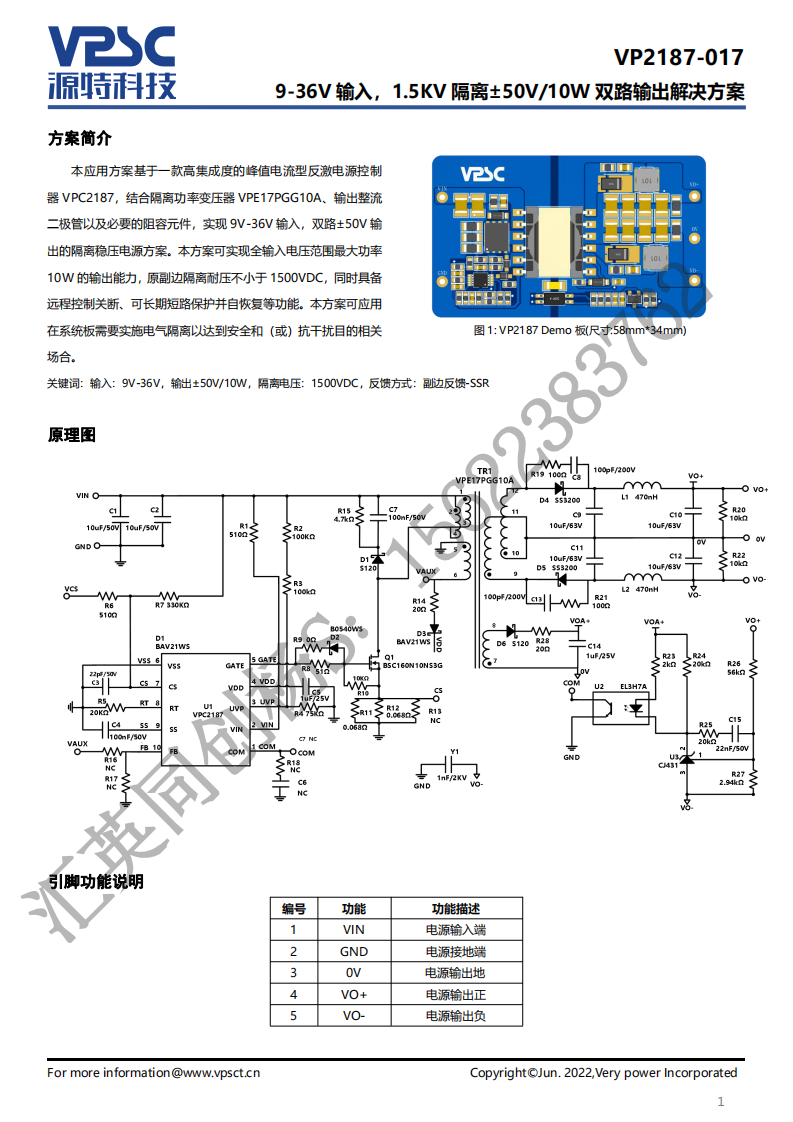

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE17PGG10A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，双路±50V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率10W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
阅读全文
扫码加入
扫码加入
466
扫码加入VP2187-017 9-36V输入，1.5KV隔离±50V/10W双路输出解决方案
3.81 MB
本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE17PGG10A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，双路±50V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率10W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
