扫码加入VP8701B029 15V±10%输入，3KV隔离5V/2W单路输出解决方案
2.62 MB

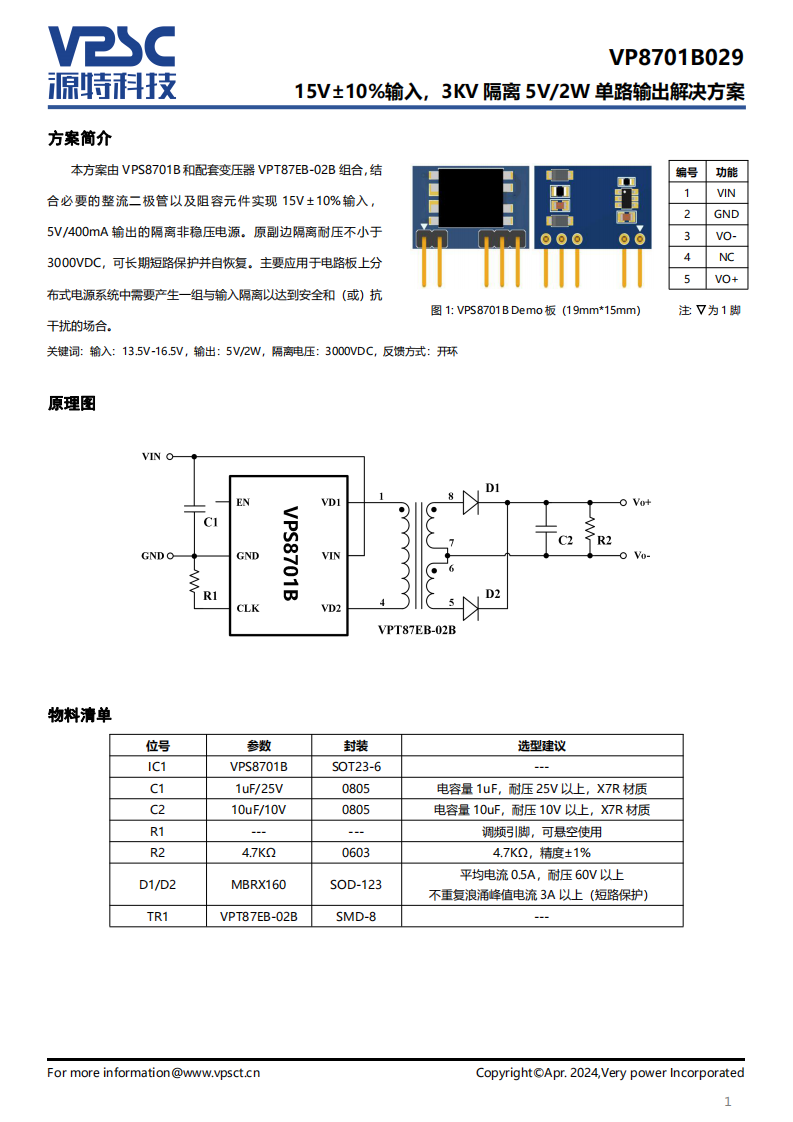

本方案由VPS8701B和配套变压器VPT87EB-02B组合，结合必要的整流二极管以及阻容元件实现15V±10%输入，5V/400mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| MUR820G | 1 | onsemi | Power Rectifier, Ultra-Fast Recovery, Switch-mode, 8 A, 200 V, TO-220AC 2 LEAD, 50-TUBE |
|
|
$0.53 | 查看 | |
| BSS84PWE6433 | 1 | Infineon Technologies AG | Transistor, |
|
|
暂无数据 | 查看 | |
| CRR05-1AS | 1 | Standex-Meder Electronics | Dry Reed Relay, SPST, Momentary, 0.026A (Coil), 5VDC (Coil), 129mW (Coil), 0.5A (Contact), 170VDC (Contact), DC Input, AC/DC Output, Surface Mount-Straight |
|
|
$9.39 | 查看 |
