VP2103-012 9-36V输入，3KV隔离24V/6W单路输出解决方案

4.06 MB

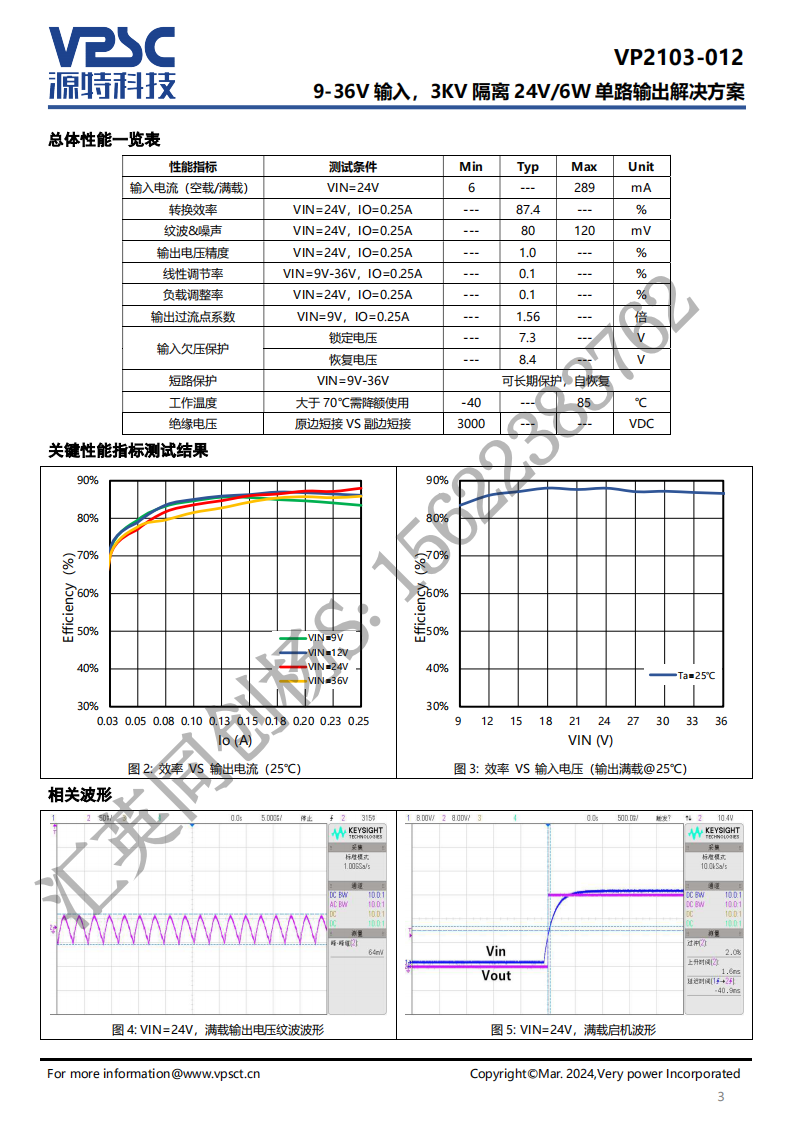

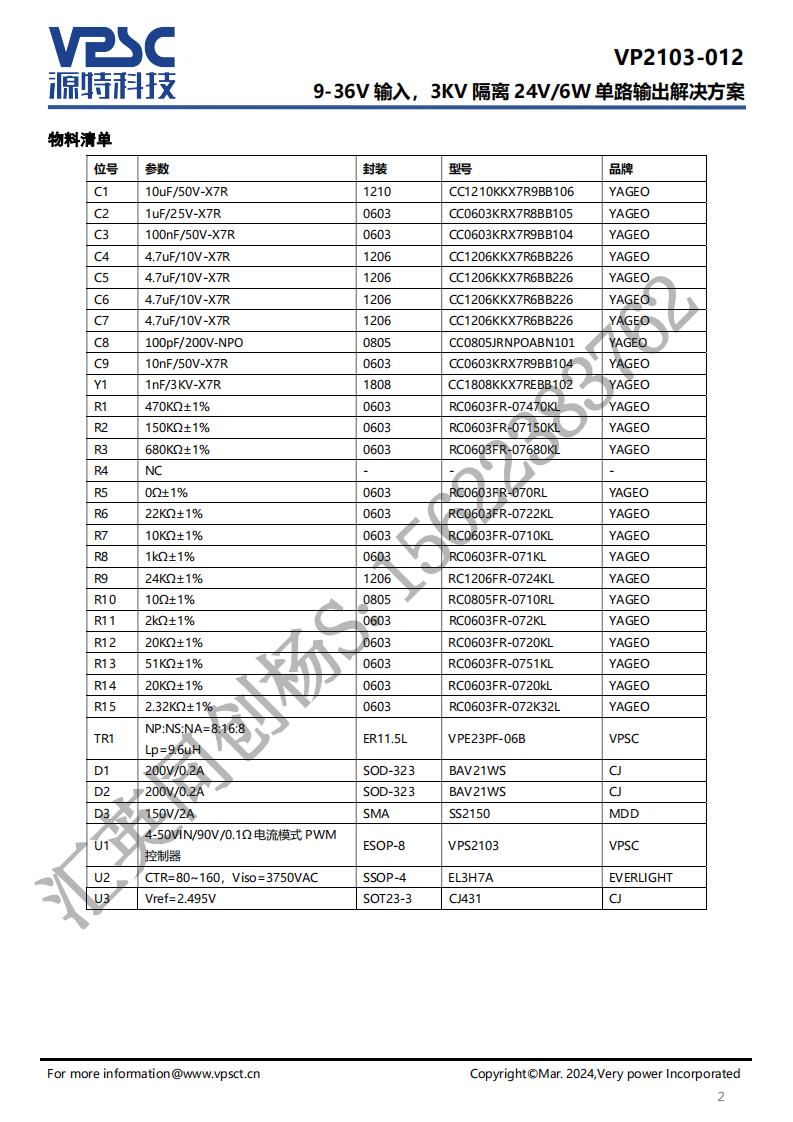

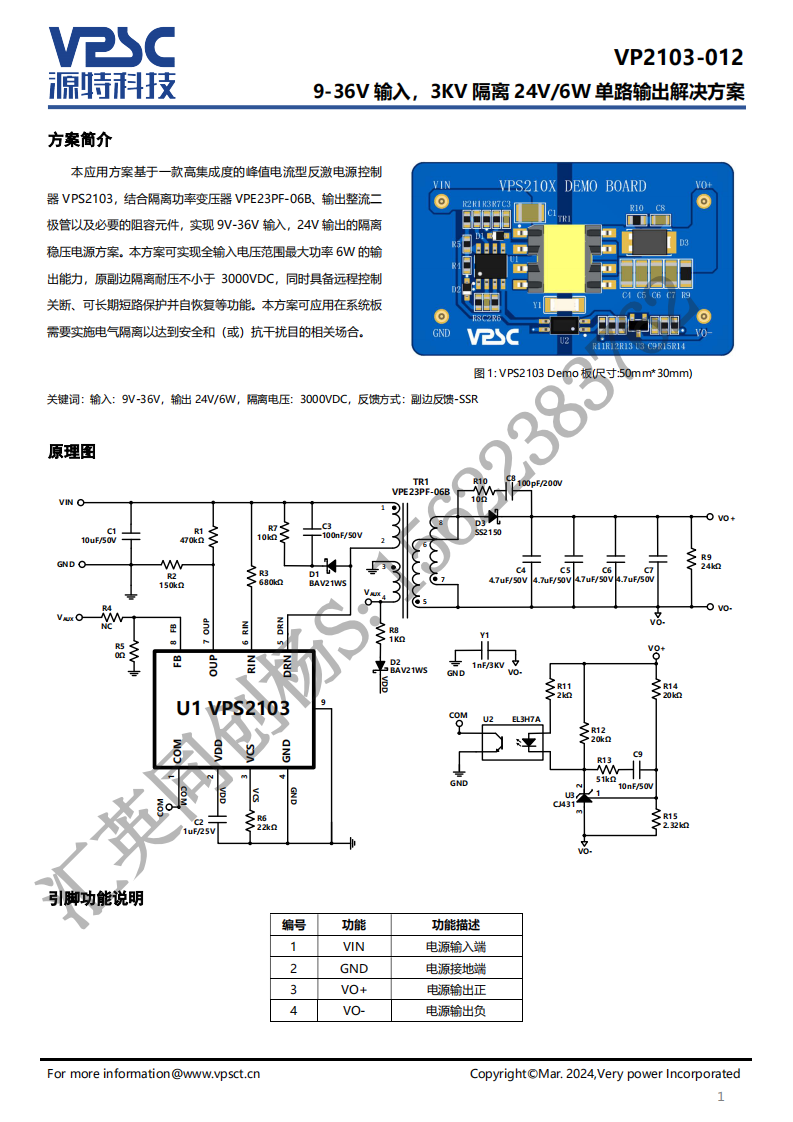

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PF-06B、输出整流二极管以及必要的阻容元件，实现9V-36V输入，24V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于3000VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

在线预览
