扫码加入VP2187-011 4.5-9V输入，1.5KV隔离5.5V/6W单路输出解决方案
5.10 MB

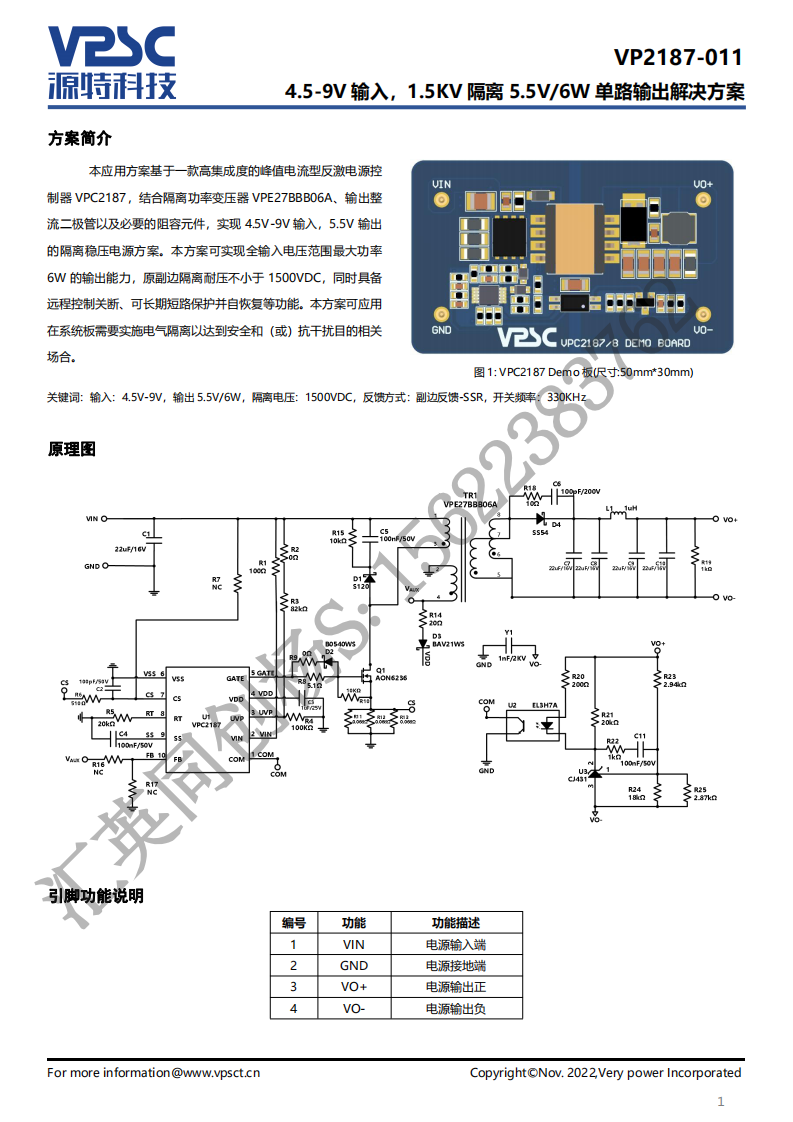

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE27BBB06A、输出整流二极管以及必要的阻容元件，实现4.5V-9V输入，5.5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| BSS123TA | 1 | Zetex / Diodes Inc | Small Signal Field-Effect Transistor, 0.17A I(D), 100V, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET |
|
|
$0.57 | 查看 | |
| NUF2441FCT1G | 1 | Rochester Electronics LLC | 2 FUNCTIONS, 12V, DATA LINE FILTER, LEAD FREE, CASE 499J-01, FLIP CHIP-6 |
|
|
$0.79 | 查看 | |
| 08-70-1039 | 1 | Molex | Wire Terminal, 0.33mm2, |
|
|
$0.04 | 查看 |
