扫码加入VP2187B-023 4.5-36V输入，1.5KV隔离5V/3W单路输出解决方案
2.43 MB

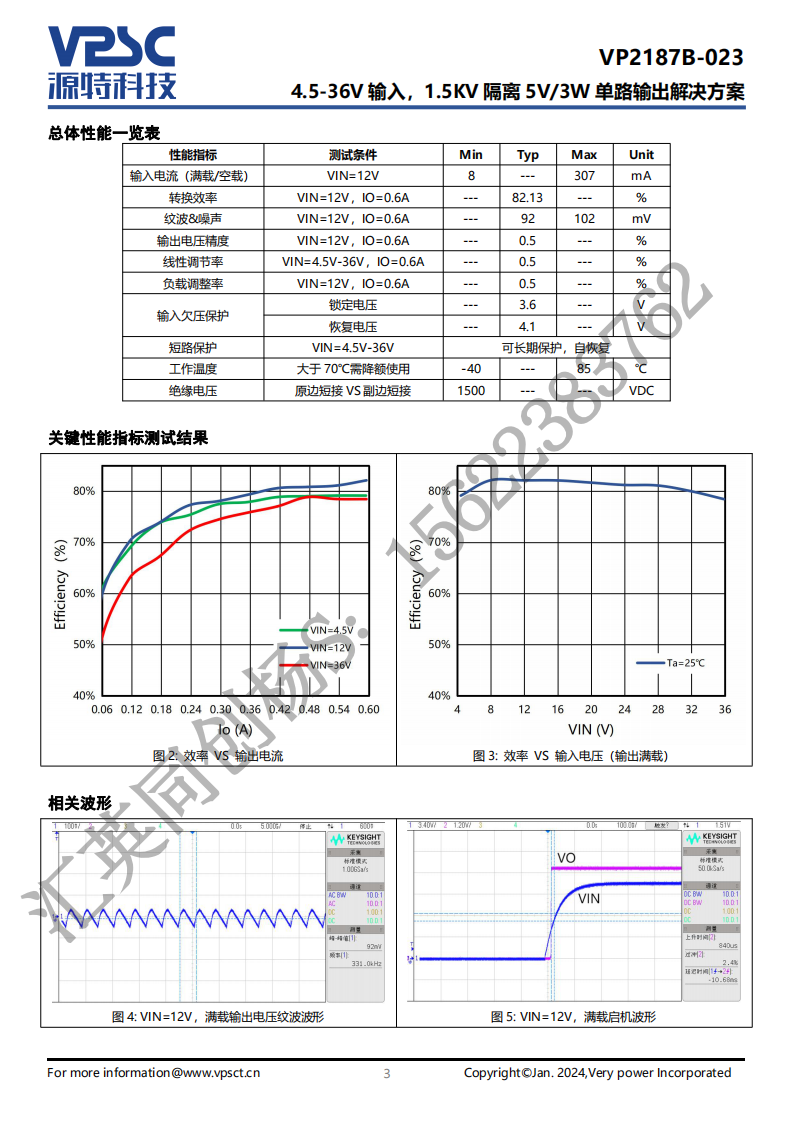

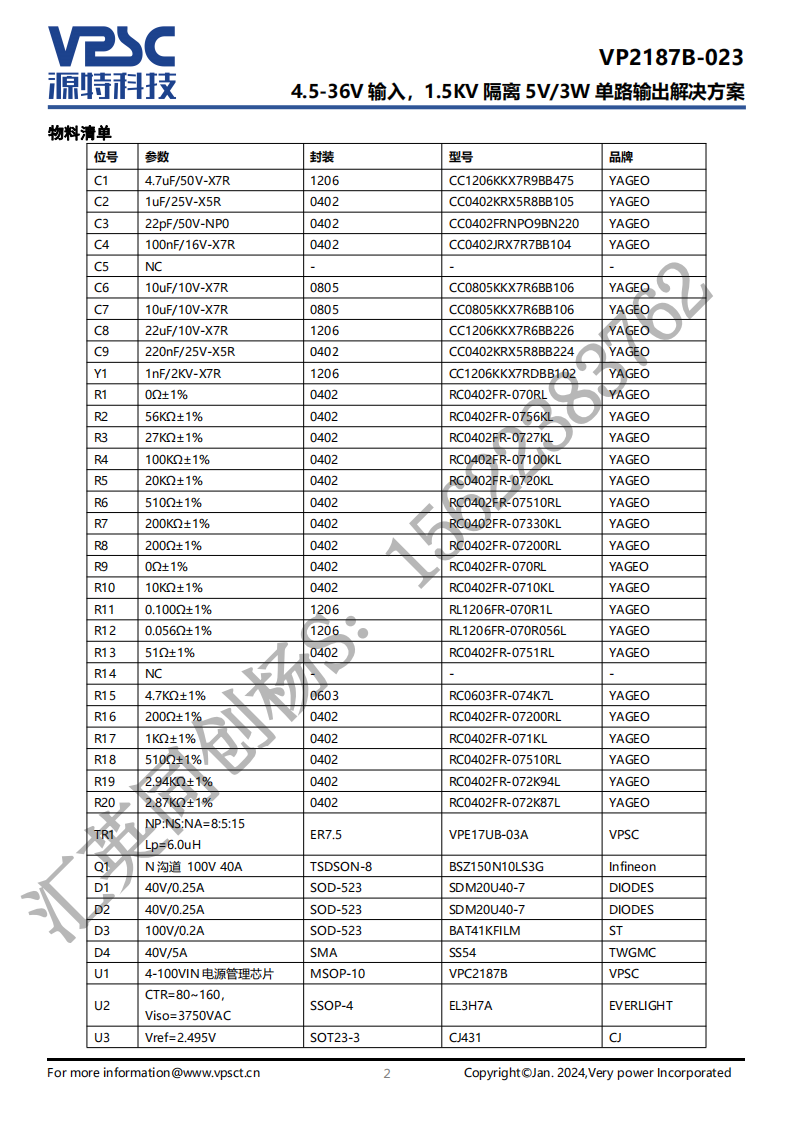

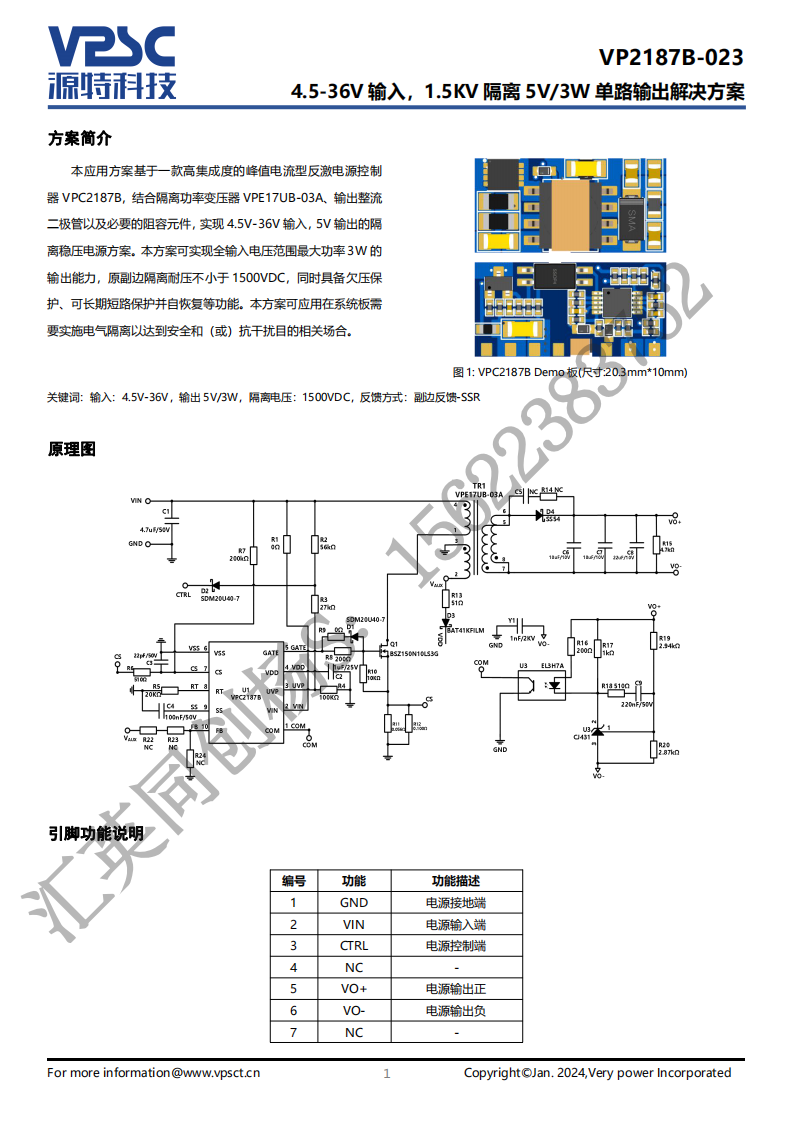

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE17UB-03A、输出整流二极管以及必要的阻容元件，实现4.5V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，同时具备欠压保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| BSS169H6327XTSA1 | 1 | Infineon Technologies AG | Small Signal Field-Effect Transistor, 0.17A I(D), 100V, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, GREEN, PLASTIC PACKAGE-3 |
|
|
$0.43 | 查看 | |
| DSC1001CI1-020.0000T | 1 | Microchip Technology Inc | OSC MEMS 20.000MHZ CMOS SMD |
|
|
暂无数据 | 查看 | |
| NJG1801K75-TE1 | 1 | New Japan Radio Co Ltd | Diversity Switch, 0MHz Min, 6000MHz Max, 0.7dB Insertion Loss-Max, DFN6-75, 6 PIN |
|
|
暂无数据 | 查看 |
