拆解光模块：从传统分立器件到硅光芯片的集成革命

TOSA、ROSA、激光器、调制器、探测器、DSP……一颗光模块里到底有什么？硅光芯片又是如何把这些器件“刻”进一颗芯片的？

上一篇文章我们讲了为什么光通信是AI算力的“生命线”。这一篇，我们把镜头拉近，看看光模块内部到底长什么样——从传统分立器件方案，到高集成度的硅光芯片，技术路线如何演变，各自的优劣势在哪。

一、光模块的本质：电-光-电的转换器

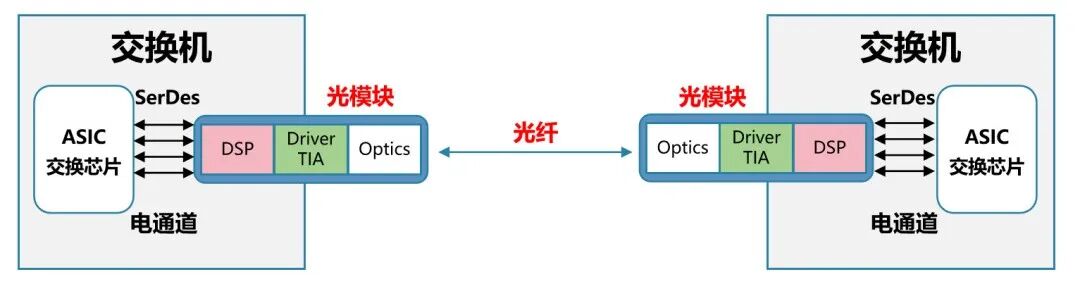

不管形态如何变化，所有光模块的核心任务只有两个：发射方向，把交换芯片ASIC发出来的高速电信号转换成光信号，注入光纤；接收方向，把光纤传来的光信号转换回电信号，交给ASIC处理。这个“电→光→电”的闭环，就是光通信最底层的物理逻辑。

二、传统光模块：各司其职的“分立器件乐队”

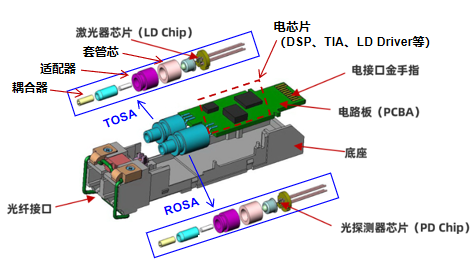

一个传统光模块（如SFP、QSFP封装）内部，包含了多个独立封装的光电器件和电芯片，通过PCB走线连接在一起。核心组件分为两大子组件：TOSA（光发射组件）负责电→光转换，内部集成了激光器和调制器；ROSA（光接收组件）负责光→电转换，内部集成了探测器和跨阻放大器。

再往下拆，核心器件包括：

激光器（LD） 产生纯净、稳定、连续波的激光，作为信息载波。VCSEL（面发射）用GaAs衬底，成本低，主要用于数据中心短距；DFB/EML（边发射）用InP衬底，用于中长距传输，是电信和数据中心互联的主流。

光调制器（MOD） 根据输入的电信号改变激光的强度或相位，把0和1编码到光波上。传统方案用铌酸锂（LiNbO₃），性能优异但体积大、成本高；磷化铟（InP）可集成调制器和激光器做成EML一体器件；硅光方案则用硅基等离子体色散效应做调制器。

探测器（PD） 在接收端把光功率转换成光电流。常见的有PIN探测器（高速、低偏压）和APD雪崩探测器（高灵敏度，用于长距）。

跨阻放大器（TIA） 把探测器输出的微弱电流信号转换成电压信号输出。

驱动器（DRV） 把ASIC发出的微弱高速电信号放大、整形，变成能高效驱动调制器的模拟信号。

DSP（数字信号处理器） 是高速光模块的“大脑”。发射端做预补偿，提前对抗传输损耗；接收端对受损信号进行均衡、时钟恢复、判决，还原出干净的数字信号。

波分复用器（WDM） 让一根光纤同时传多个波长，发射端合并（Muxing），接收端分离（DeMuxing），是光通信扩容最核心的手段。

三、硅光芯片：把乐队“蚀刻”进一块硅片

传统光模块的缺点是器件多、封装复杂、成本高、功耗大。于是业界开始探索能不能像集成电路那样，把光学器件也集成到一颗芯片上——这就是硅光芯片（Silicon Photonics）的由来。

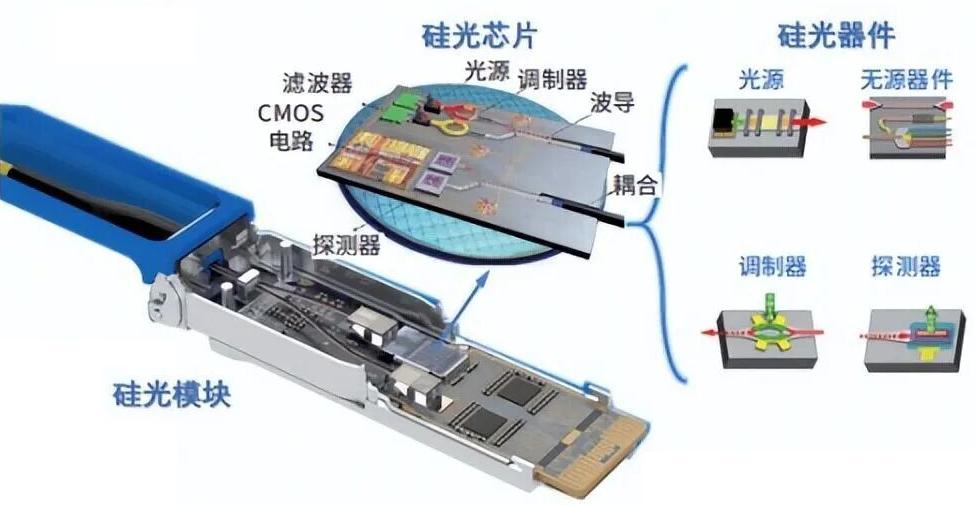

硅光芯片利用成熟的CMOS半导体工艺，在硅（Si）或SOI（绝缘体上硅）衬底上直接蚀刻出波导、调制器、探测器、合分波器、光栅耦合器等光学器件，实现高密度集成。

波导（Waveguide） 在SOI晶圆上刻蚀顶硅层，形成宽度仅几百纳米的微小“光通道”，利用全反射原理把光约束在狭窄路径里低损耗传输。

硅光调制器 利用硅的等离子体色散效应——通过改变硅中自由载流子浓度改变材料的折射率和吸收系数——做成PN结结构，施加电压改变光波的相位或强度，实现电信号对光的编码。

锗硅探测器 硅对1310nm/1550nm通信波段的光几乎透明，所以探测器在硅上外延生长锗（Ge）做吸收层，实现高速响应。

光栅耦合器 是硅光芯片的“光接口”，解决光纤与波导之间尺寸不匹配、模场形状不匹配、传播方向不匹配三大问题。

FAU（光纤阵列单元） 把多根光纤以微米级精度排列成阵列，固定在V型槽基座上，再与芯片上的光栅耦合器或边缘耦合器对准，是硅光模块组装中最精密、最耗时的环节之一。

为什么需要“外置光源”？ 硅是间接带隙半导体，发光效率极低。主流方案是用III-V族材料（InP、GaAs）制作高性能激光器，通过光纤或透镜把激光耦合进硅光芯片，这就是“混合集成”或“异质集成”。

四、光芯片的材料版图

硅（Si/SiGe）用于波导、调制器、探测器，优势是低成本、高集成度、与CMOS工艺兼容；磷化铟（InP）用于DFB、EML激光器和PIN/APD探测器，是光纤通信主流波段（1310/1550nm）的“有源”器件王者；砷化镓（GaAs）用于VCSEL面发射激光器，主打数据中心短距和3D传感；铌酸锂（LiNbO₃）用于高性能调制器，电光系数高、带宽大，近年也在开发薄膜铌酸锂（TFLN）片上集成方案。

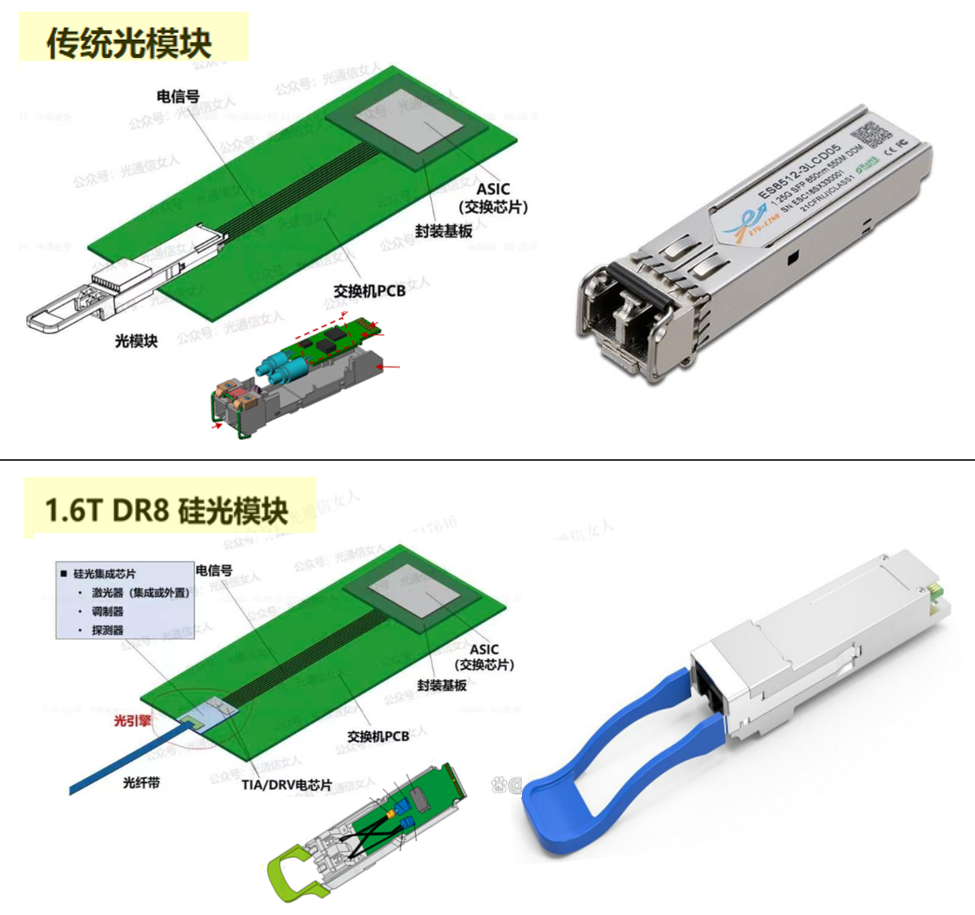

传统光模块 vs 硅光模块，谁赢？ 硅光模块的优势是集成度高、批量成本低、功耗低、适合高密度并行；劣势是耦合损耗大、工艺良率低、激光器需外置、目前主要适用于数据中心短距（2km以内）。传统光模块的优势是技术成熟、性能稳定、可插拔、适用于长距和极端环境；劣势是器件多、成本高、功耗大、密度难以继续提升。两者不是简单的替代关系，而是根据距离、速率、成本综合权衡——中长距电信和相干通信领域，InP传统方案仍不可替代；数据中心短距和高密度场景，硅光正在快速渗透。

五、PIC与EIC：光子与电子的“双芯合璧”

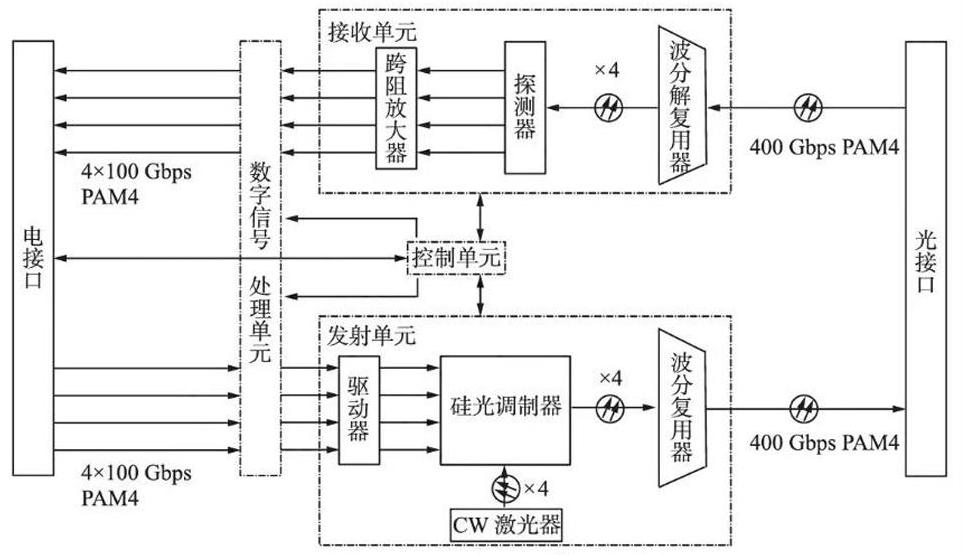

一个完整的硅光引擎由两部分组成：PIC（光子集成电路）承载波导、调制器、探测器、光栅耦合器等光学器件，负责光信号的调制、传输和探测；EIC（电子集成电路）承载驱动器、跨阻放大器、MCU、DSP等电学器件，负责电信号的放大、处理和控制。

PIC和EIC之间通过微凸点（ubump）或混合键合（Hybrid Bonding）实现垂直互连。台积电的COUPE平台正是采用3D堆叠方式把EIC堆在PIC上方，通过F2F混合键合实现超短距离、超低寄生电连接——这是硅光引擎封装最前沿的方向。

文末预告：CPO凭借极致性能成为行业风口，但产业化仍面临良率、成本、运维、标准多重阻碍。下一篇客观分析CPO的优势与痛点，预判未来光互连长期产业格局。
